Общая информация
Выключатель привода четверной.
Привод выключателя KNX четверной, Привод заслонки KNX двойной.
Производитель:
Jung
Техническое описание
Коммутационный привод KNX четверной
Привод затвора KNX двойной
РЭГ корпус 4 ТЕ
| Переключатель: | максимум 4 замыкающий контакт |
| Выдержка: | максимум двойной |
| Смешанная операция: | максимум например, привод переключения двойной / привод затвора одинарный с электронным ручным управлением и индикатором -Statusanzeige |
Полная функциональность поддерживается с ETS3.0d или выше.
Семейство продуктов ETS Edition
Тип продукта Двоичный выход.
Использование по назначению:
-
Коммутация потребителей электроэнергии Переменный ток 230В с беспотенциальными контактами
-
Переключение электрических жалюзи, жалюзи, навесов и аналогичных завес
-
Монтаж на DIN-рейку в небольших распределительных щитах
Характеристики продукта:
-
Выходы ручные, работа на стройплощадке
-
Обратная связь в ручном режиме и в режиме шины
-
функция сцены
-
Блокировка отдельных выходов вручную или по шине
Особенности работы переключателя:
-
замыкающий контакт- или режим открывания
-
Функция присоединения и принуждения
-
функция обратной
-
Центральная функция переключения с коллективной обратной связью
-
Функции времени: ВКЛ, задержка ВЫКЛ, выключатель освещения лестницы с функцией предварительного предупреждения
Свойства работы жалюзи:
-
Пригодность для двигателей переменного тока 230 В
-
Положение занавеса напрямую контролируется
-
Положение предкрылка напрямую
-
Обратная связь от статуса вождения, положения занавеса и положения планки
-
Принудительное положение с помощью контроля более высокого уровня
-
Функция безопасности: 3 независимых сигнала тревоги ветра, дождя, тревоги замерзания
-
Функция защиты от солнца
Загружайте смежные выходы только в том случае, если сумма их выходных токов составляет макс. 20 А составляет.

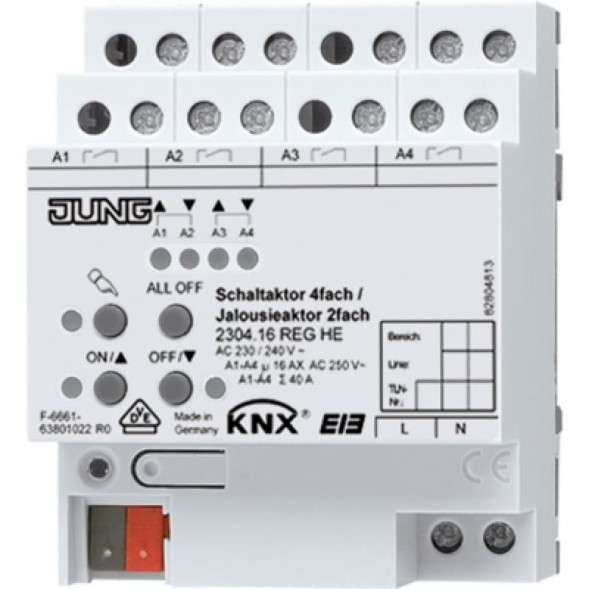

Дополнительные технические характеристики к переключателю Jung 2304.16REGHE четверной
поставка
| Номинальное напряжение: | 230/240 В ~, 50/60 Гц |
| Потери мощности: | максимум 2 Вт |
| Температура окружающей среды: | ? 15 ... + 45 ° С |
| Температура хранения / транспортировки: | 25 ... + 70 ° C |
выходы
| Тип контакта: | беспотенциальные контакты реле (? контакт) |
| Тип переключателя: | замыкающий контакт |
| Переключение напряжения: | AC 250V ~ |
| Ток переключения AC1 (cos?> 0,8): | 16А |
| люминесцентные лампы: | 16 AX |
текущая емкость
| Соседние выходы: | ? 20 А |
| устройство: | ? 40 А |
Нагрузки на выход
| резистивная нагрузка: | 3000 Вт |
| емкостная нагрузка: | 16А / 140 мкФ |
| двигатели: | 1380 ВА |
| Пусковой ток 200 мкс: | максимум 800 А |
| Пусковой ток 20 мс: | максимум 165 а |
индикатор нагрузки
| лампы накаливания: | 3000 Вт |
| HV галогеновые лампы: | 2500 Вт |
НВ галогенные лампы с
| Tronic трансформатор: | 1500 Вт |
| INDUCT. трансформатор: | 1200 ВА |
Люминесцентные лампы T5 / T8
| некомпенсированной: | 1000 Вт |
| параллельная коррекция: | 1160 Вт / 140 мкФ |
| Схема Duo: | 2300 Вт / 140 мкФ |
КЛЛ
| некомпенсированной: | 1000 Вт |
| параллельная коррекция: | 1160 Вт / 140 мкФ |
ртутные лампы
| некомпенсированной: | 1000 Вт |
| параллельная коррекция: | 1160 Вт / 140 мкФ |
Соединения питания и нагрузки
| Прекращение: | винт |
| твердое вещество: | 0,5 ... 4 мм2 |
| тонко скрученный без торцевой втулки: | 0,5 ... 4 мм2 |
| тонко скрученный с торцевым рукавом: | 0,5 ... 2,5 мм2 |
KNX
| Номинальное напряжение KNX: | DC 21 ... 32 В SELV |
| Потребляемая мощность KNX: | тип 150 мВт |
| Подключение KNX: | терминал |
| Сертификация: | VDE |
