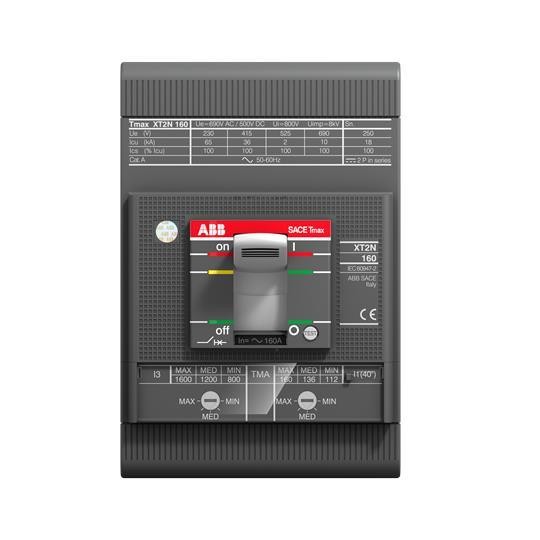

Автоматические выключатели в литом корпусе для защиты системы в соответствии с EN 60947-2 (DIN0660, часть 101), разъединители нагрузки в литом корпусе в соответствии с EN 60947-3 (DIN0660, часть 107). Разъединители нагрузки в литом корпусе Tmax XT отвечают различным системным требованиям сетей постоянного и переменного тока. Tmax XT с термомагнитными или электронными расцепителями могут использоваться для защиты систем распределения электроэнергии, кабелей, генераторов и двигателей. Многие из этих автоматических выключателей также могут использоваться в системах связи. Доступны обширные комплекты для преобразования соединений, механические и электрические принадлежности, а также комплекты для преобразования версий (вставные / выдвижные). Могут использоваться различные протоколы связи Fieldbus и IP. Процесс установки упрощается благодаря подключению Bluetooth и Ekip для мобильных устройств. Интегрированная в серию SACE Tmax XT связь связывает смартфоны, планшеты и ПК в режиме реального времени с инструментами анализа данных на платформе ABB AbilityTM Cloud.
| Свойство | Значение |
| Номинальный непрерывный ток Iu: | 160 A |
| Тип соединения главной цепи: | Болтовое соединение |
| Количество полюсов: | 3 |
| Конструкция устройства: | Встроенное устройство, технология стационарной установки |
| Положение соединения главной цепи: | спереди |
| Степень защиты (IP): | IP20 |
| Уставка тока расцепителя перегрузки: | 0,00 А |
| Диапазон уставок расцепителя короткого замыкания с кратковременной задержкой: | 0,0 А |
| Диапазон уставок расцепителя короткого замыкания мгновенного действия: | 192–448 А |
| Номинальное напряжение: | 690–220 В |
| Номинальный ток отключения короткого замыкания Icu при 400 В, 50 Гц: | 120 кА |
| Подходит для монтажа на DIN-рейку: | нет |
| Конструкция исполнительного элемент: | переключатель |
| С расцепителем минимального напряжения: | нет |
| Встроенная защита от замыкания на землю: | нет |
| Встроенный привод двигателя: | нет |
| Дополнительный привод двигателя: | да |
| С детектором отключения: | нет |
| Полное устройство с защитным блоком: | да |
| Дополнительный монтаж на DIN-рейку: | да |
