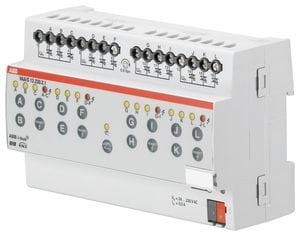

Привод клапана, 12-ходовой, 230 В, REG
Для управления термоэлектрическими приводами в системах отопления/охлаждения при напряжении 24...230 В переменного тока. Выходы защищены от короткого замыкания и перегрузки и могут управляться вручную во время ввода в эксплуатацию.
Для управления термоэлектрическими приводами (24&hellip,230 В переменного тока)
в системах отопления/охлаждения через 12 независимых полупроводниковых выходов.
Должны быть выполнены следующие функции:
- Питание устройства через напряжение шины
- Выходы защищены от короткого замыкания и перегрузки
- Кнопки ручного управления и светодиодный дисплей для каждого выхода
- Блокировка/включение ручного управления, отключение в зависимости от времени и состояния
- Копирование и замена каналов
- Циклический мониторинг устройства
- Задержка отправки и переключения после восстановления напряжения шины
- Запрос значений состояния
- Ограничение скорости передачи телеграмм
Функции программного обеспечения для каждого выхода:
- Поведение в случае восстановления напряжения шины
- Сообщение о перегрузке/коротком замыкании для каждого выхода
- Режим работы (нормально открытый или закрытый) привода может быть настроен
- Коммутационное (1 бит) или непрерывное (1 байт, ШИМ) управление выходами
- Сообщение о состоянии (1 бит или 1 байт) выхода
- Циклический мониторинг управляемой переменной
- Предпочтительное положение и сообщение о состоянии, если управляемая переменная недоступна (сбой контроллера)
- Функции безопасности: блокировка и принудительное управление
- Промывка клапана и состояние промывки клапана
- Коррекция кривой характеристики
- Байт состояния
Выходы12 полупроводниковых выходов
макс. потребляемая мощность при выключенных выходах < 250 мВт
Рабочее напряжение21&hellip,30 В постоянного тока через KNX
Номинальное напряжение Unмакс. 230 В переменного тока, 45&hellip,65 Гц
Номинальный ток Inмакс. 160 мА на выход
Элементы управления и индикации Светодиод и кнопка (ВКЛ/ВЫКЛ) на каждом выходе
Светодиод перегрузки/короткого замыкания и
кнопка сброса для каждых 3 выходов
Подключение выходовВинтовые клеммы
Степень защитыIP 20, EN 60 529
СертификацияEIB и KNX в соответствии с EN 50 090-1, -2
Установкана монтажную рейку 35 мм, DIN EN 60 715
Ширина8 модулей 18 мм
ПроизводительABB STOTZ-KONTAKT
ТипVAA/S 12.230.2.1
| Свойство | Значение |
| Ширина в модульных пространствах: | 8 |
| Количество выходов: | 12 |
| Напряжение переключения: | 24–230 В |
| Шинная система KNX: | да |
| Макс. ток переключения (омическая нагрузка): | 0,3 А |
| Макс. Выходной ток: | 0,16 А |
| Степень защиты (IP): | IP20 |
| Системная шина radio bus: | нет |
| Системная шина LON: | нет |
| Системная шина Powernet: | нет |
| Другие системы шин: | без |
| Тип монтажа: | REG |
| С подключением к шине: | да |
| Управление переменной непрерывное: | нет |
| Управление переменное переключение: | да |
| Функция защиты клапана: | нет |
| Ручное управление: | да |
| Двунаправленное радио: | нет |
| Съемный модуль шины: | нет |
| Система шины радио KNX: | нет |
| Мин. глубина корпуса устройства: | 64,5 мм |
