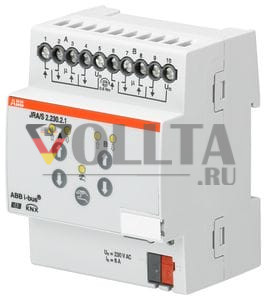

ABB Stotz-Kontakt JRA/S2.230.2.1, привод жалюзи/рольставней, 2-ходовой, 230 В переменного тока, ручное управление, REG, 2CDG110120R0011

Привод жалюзи/рольставней с ручным управлением, 2-ходовой, 230 В переменного тока, REG

Для управления 2 независимыми группами по 2 привода жалюзи или рольставней или вентиляционных заслонок в каждой. С ручным управлением непосредственно на устройстве. Вспомогательное напряжение не требуется. Выходы заблокированы друг относительно друга.

2-, 4- и 8-ходовые приводы жалюзи/рольставней
с ручным управлением
управляют независимыми
приводами переменного тока 230 В для позиционирования
жалюзи, рольставней, маркиз и
других штор через ABB i-bus®
KNX. Устройства также управляют, например, вентиляционными заслонками, воротами и окнами. Для защиты приводов от повреждения выходные контакты электромеханически заблокированы друг относительно друга. Устройствам не требуется отдельное вспомогательное напряжение. Выходы можно контролировать непосредственно на устройстве с помощью кнопок ручного управления. Светодиоды на передней панели устройства отображают состояние выходов. Чтобы свести к минимуму усилия по программированию, отдельные выходы можно копировать или менять местами. Приводы жалюзи/рольставней представляют собой модульные устройства для установки в распределительном щите на монтажной рейке 35 мм. Подключение к ABB i-bus® осуществляется через клемму подключения шины. Для параллельного управления до 2 приводов жалюзи или рольставней (230 В переменного тока) на выход. Должны быть выполнены следующие функции:
Электромеханически заблокированные выходные контакты для защиты привода
Управление предпочтительным положением в случае исчезновения напряжения на шине с соблюдением паузы реверса
Кнопки ручного управления и светодиодный дисплей на каждый канал
Питание устройства осуществляется исключительно от напряжения на шине

Функции программного обеспечения
Копирование и обмен каналами
Переключение приводов с задержкой по времени
Циклический мониторинг устройства
Задержка отправки и переключения после восстановления напряжения на шине
Запрос значений состояния
Ограничение скорости телеграмм
Поведение в случае исчезновения напряжения на шине, возврат, программирование и сброс
Блокировка/разблокировка ручного управления, деактивация в зависимости от времени и состояния
Положение в случае срабатывания аварийных сигналов безопасности (3 аварийных сигнала ветра, дождя, заморозка с циклическим контролем, блокировкой и принудительным управлением) и поведение
в случае снятия
Прямые команды ВВЕРХ/ВНИЗ, СТОП, регулировка ламелей
Перемещение в положение высота/ламели 0&hellip,255
Перемещение в/установить предустановленное положение 1-4 и 8-битная сцена
Ограничение диапазона перемещения (для прямых и автоматических команд)
Реверсивная пауза и время задержки приводов регулируются
Автоматическое управление (положение высота/ламели на солнце) и
Отслеживание ламелей
Нагрев/охлаждение автоматически с защитой от перегрева
Состояние высота/ламели 0&hellip,255, конечное положение вверх/вниз, работоспособность, автоматический,
Информация о состоянии (2 байта)
Время простоя для штор/ламелей регулируется
Натяжение ткани для маркиз и положение щели для рольставней
Управление вентиляционными заслонками, переключение работы с функцией освещения лестницы

Выходы2 независимых выхода для до
2 приводов каждый в параллельной работе (на канал
2 реле выходы UP/DOWN)
макс. потребляемая мощность при выключенных выходах < 250 мВт
Рабочее напряжение 21&hellip,30 В постоянного тока через KNX
Номинальное напряжение UNмакс. 230 В переменного тока, 45&hellip,65 Гц
Номинальный ток INмакс. 6 А
Элементы управления и индикации по 2 светодиода и кнопки (вверх/вниз)
Подключение выходов винтовые клеммы
Степень защиты IP 20, EN 60 529
Сертификация EIB и KNX согласно EN 50 090-1, -2
Установка на монтажную рейку шириной 35 мм, DIN EN 60 715
Ширина 4 модуля по 18 мм

Производитель ABB STOTZ-KONTAKT
Тип JRA/S 2.230.2.1
