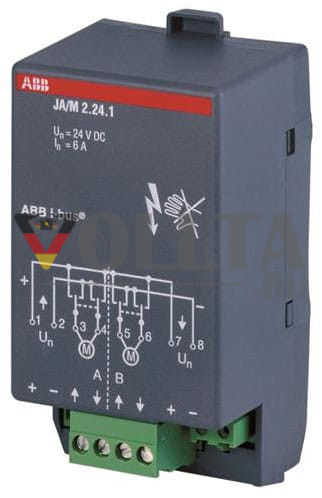

Модуль привода жалюзи, 2-ходовой, 24 В постоянного тока
Модуль для подключения к базовому блоку комнатного контроллера. Управляет двумя независимыми приводами жалюзи или рольставней с напряжением 24 В постоянного тока. Специальные функции: перемещение в положение и автоматическая защита от солнца.
Модуль двухстороннего привода жалюзи представляет собой
устройство, которое вставляется в
базовый блок комнатного контроллера.
Он использует релейные контакты для переключения двух
независимых электроприводов,
таких как двигатели жалюзи или приводы вентиляционных заслонок.
Номинальное коммутируемое напряжение составляет
12 или 24 В постоянного тока.
Внутреннее питание осуществляется через
базовый блок комнатного контроллера.
Он автоматически подключается, когда встает на место.
Устройство для работы в базовом блоке комнатного контроллера RC/A 8.1.
Для управления двумя независимыми приводами жалюзи.
Следующие функции можно настроить отдельно для каждого выхода:
- Движение ВВЕРХ/ВНИЗ
- ОСТАНОВКА/Регулировка ламелей
- Безопасное положение в случае погодных условий сигнализация
- Управление вентиляционными заслонками
- Перемещение в положение
- Интеграция в сцены (может быть изменено пользователем по мере необходимости)
- Вызов сцен с помощью 1-битных и 8-битных телеграмм
- Обратная связь по положению и статусу
- Предпочтительное положение в случае пропадания и восстановления напряжения на шине
- Автоматическая защита от солнца
- Интеграция в систему управления фасадом
Устройство автоматически подключается к напряжению питания при подключении к базовому блоку комнатного контроллера. Источник питания подключается с помощью втычных винтовых клемм.
Выходы2 независимых переключающих контакта
для ВВЕРХ/ВНИЗ
Коммутируемое напряжение0...48 В постоянного тока
Коммутационная способность6 А
ПодключениеВтычные винтовые клеммы
УстановкаБазовый блок комнатного контроллера,
любой слот
Производитель ABB STOTZ- KONTAKT
Тип JA/M 2.24.1
| Свойство | Значение |
| Тип монтажа: | Встроенный монтаж |
| Макс. количество выходов жалюзи: | 2 |
| Тип тока: | Постоянный |
| Макс. Коммутационная способность: | 144 Вт |
| Ток коммутации омический: | 6 А |
| Класс защиты (IP): | IP54 |
| Шинная система KNX: | да |
| Шинная система Radio: | нет |
| Шинная система Powernet: | нет |
| С подключением к шине: | нет |
| Шинная система LON: | нет |
| Другие шинные системы: | без |
| Локальное/ручное управление: | нет |
| С LED-дисплеем: | нет |
| Функция переключения: | нет |
| Система радиошины KNX: | нет |
| Двунаправленное радио: | нет |
| Съемный модуль шины: | нет |
