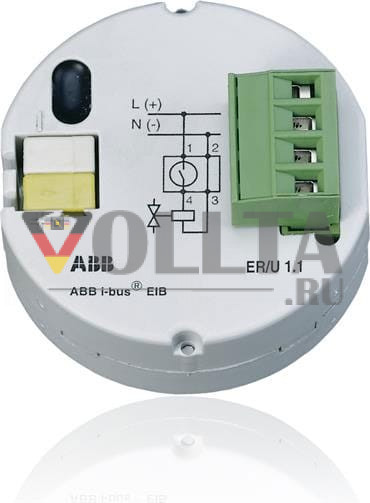

Электронное реле, одноходовое, для скрытого монтажа
Устройство используется совместно с универсальным интерфейсом US/U 2.2 или US/U 4.2 и комнатным терморегулятором для управления температурой отдельных помещений. Термоприводы для радиаторных клапанов управляются бесшумно и без износа.
Электронное реле используется для
управления электротермическими
приводами. В сочетании с
универсальным интерфейсом возможно
реализовать индивидуальное управление помещением.
Устройство предназначено для установки в
60-миллиметровую распределительную коробку для скрытого монтажа.
Электронное
реле управляется через выход
универсального интерфейса в зависимости
от телеграмм контроллера комнатной температуры.
Термопривод радиаторного клапана
переключается полупроводниковым выходом
бесшумно и без износа.
Подключение к универсальному интерфейсу
осуществляется с помощью двухжильного кабеля
и соединительной клеммы
(ws/gb). Максимальная длина кабеля составляет 10 м. Рабочее напряжение для термопривода радиаторного клапана подается через устройство через двухполюсную вставную винтовую клемму. Устройство используется совместно с универсальным интерфейсом US/U для управления системами водяного отопления отдельных помещений и предназначено для установки в распределительную коробку устройства размером 60 мм. Тип контакта Полупроводниковый Рабочее напряжение 24 В ... 250 В переменного/постоянного тока Номинальный ток 0,5 А, резистивная нагрузка Степень защиты IP 20, EN 60 529 Подключение Универсальный интерфейс 4-контактная соединительная клемма белая/серая Рабочее напряжение и термопривод Вставной винтовой зажим
Монтаж Распределительная коробка устройства 60 мм
Размеры (xH) 54 x 20 мм
ПроизводительABB STOTZ-KONTAKT
Тип ER/U 1.1
| Свойство | Значение |
| Количество выходов: | 1 |
| Напряжение переключения: | 24 до 230 V |
| Шинная система KNX: | нет |
| Макс. ток переключения (омическая нагрузка): | 1,2 А |
| Макс. Выходной ток: | 0,5 А |
| Степень защиты (IP): | IP20 |
| Системная шина radio bus: | нет |
| Системная шина LON: | нет |
| Системная шина Powernet: | нет |
| Другие системы шин: | без |
| Тип монтажа: | Скрытый монтаж |
| С подключением к шине: | нет |
| Управляющая переменная непрерывная: | нет |
| Переключение управляющих переменных: | да |
| Функция защиты клапана: | нет |
| Ручное переключение: | нет |
| Количество двоичных входов: | 1 |
| Двунаправленное радио: | нет |
| Съемный шинный модуль: | да |
| Шинная система радио KNX: | нет |
| Мин. глубина корпуса устройства: | 20 мм |
