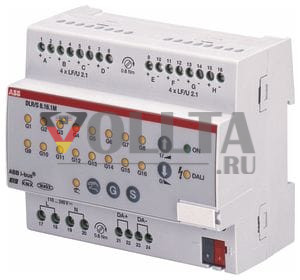

Контроллер освещения DALI, 8-канальный, REG
Устройство для переключения и регулировки яркости 16 независимых групп освещения. Можно подключить максимум 64 участника DALI. В сочетании с 8 датчиками освещенности LF/U 2.1 устройство может использоваться как 8-канальный контроллер освещения для постоянного управления освещением.
Устройство для переключения и регулировки яркости 16 независимых групп освещения
с электронными балластами DALI (DALI = Digital Addressable Lighting
Интерфейс согласно EN 62386/60929). В сочетании с датчиком освещенности устройство может использоваться не только как шлюз KNX-DALI, но и как контроллер освещения для постоянного управления освещением. Возможны следующие функции: 64 участника DALI могут быть индивидуально назначены в 16 групп освещения Переключение и диммирование 16 групп освещения 8 из 16 групп освещения могут индивидуально управлять яркостью в помещении совместно с датчиком освещенности LF/U 2.1 Обратная связь о состоянии переключения и значении яркости для каждой группы освещения Регулируемые скорости диммирования и пределы яркости Вызов и сохранение до 14 сцен освещения (8-битные или 1-битные команды) Ведомое управление внутренними группами освещения или внешнее через объект связи Одно смещение яркости на цепь управления, например, для управления второй полосой освещения (ведомой) с другой яркостью Функция лестничного освещения (включая предварительное предупреждение и базовую яркость)
Функция лестничного освещения может быть объединена с постоянным управлением освещенностью
Коррекция характеристической кривой DALI для адаптации диапазона регулировки DALI к KNX
Отчетность об ошибках ламп и ЭПРА для каждой группы освещения
Кодированная информация об ошибках ламп и ЭПРА для каждого рабочего устройства DALI
Блокировка сообщений об ошибках через связь KNX объект
Функция прожига люминесцентных ламп для каждой группы освещения
Фиксированное значение яркости ЭПРА DALI после восстановления рабочего напряжения ЭПРА
(Power-on-Level) регулируется
Переключение и затемнение 16 групп освещения с помощью ручного управления
на устройстве
Независимый от ETS инструмент ввода в эксплуатацию DALI, с помощью которого рабочие устройства DALI
могут быть назначены любой группе освещения, а управление освещением введено в эксплуатацию
. Кроме того, инструмент отображает состояние ошибки рабочих устройств DALI.
Выход1 выход DALI со встроенным
источником питания DALI для макс. 64 участника DALI
Рабочее напряжение85 &hellip, 265 В переменного тока, 45 ... 65 Гц
110 ... 240 В постоянного тока
Входы8, для датчика освещенности LF/U 2.1
Рабочий диапазон управленияУправление освещением в диапазоне 200...1200 люкс
Оптимизировано до типичного значения 500 люкс
ПодключениеВинтовые клеммы
Подключение к шинеКлемма подключения к шине
Класс защитыIP 20, EN 60 529
Установкана монтажную рейку 35 мм, DIN EN 60 715
Ширина6 модулей 18 мм
Производитель ABB STOTZ-KONTAKT
Тип DLR/S 8.16.1M
| Свойство | Значение |
| Ширина в модульных блоках: | 6 |
| Тип монтажа: | REG |
| Другие системы шин: | без |
| Рабочее напряжение: | 230 В |
| Протокол: | другой |
| Класс защиты (IP): | IP20 |
| Система шин KNX: | да |
| С светодиодом display: | да |
| Веб-сервер: | нет |
| Версия: | Интерфейс системы освещения/DALI |
| Системная шина radio bus: | нет |
| Системная шина Powernet: | нет |
| Системная шина LON: | нет |
| Защита от демонтажа: | нет |
| Обновляемость: | да |
| Зависит от поставщика: | нет |
| Визуализация: | нет |
| Радиоинтерфейс: | нет |
| ИК-интерфейс: | нет |
| Шинная система KNX радио: | нет |
| Радио двунаправленное: | нет |
