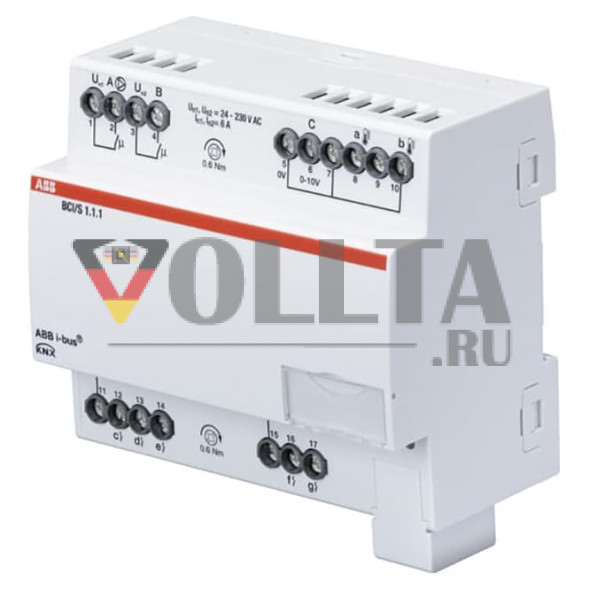

Как интерфейс между системой KNX и генератором тепла или холода. Заданное значение температуры или корректировка заданного значения могут быть переданы на генератор тепла/холода через аналоговый выход (0,10 В). Само заданное значение принимается через KNX. Устройство может контролировать состояние генератора тепла/холода через два двоичных сигнальных входа (через беспотенциальные контакты) и отправлять его на шину KNX. Устройство имеет релейный выход (5 А), с помощью которого можно включать или выключать генератор тепла/холода. Насос генератора тепла/холода может быть включен и выключён с помощью дополнительного релейного выхода (5 А). Состояние насоса может контролироваться через 3 двоичных сигнальных входа (через беспотенциальные контакты), и эта обратная связь может быть включена в управление насосом. Инструмент ABB i-bus может использоваться для расширенных диагностических функций и улучшенного ввода в эксплуатацию.
| Свойство | Значение |
| Шинная система KNX: | да |
| Шинная система Radio: | нет |
| Шинная система LON: | нет |
| Шинная система Powernet: | нет |
| Тип монтажа: | REG |
| Ширина в модульных блоках: | 6 |
| С подключением к шине: | да |
| Управление светодиодами: | нет |
| С дисплеем светодиодов: | нет |
| Локальное/ручное управление: | нет |
| Количество входных каналов: | 1 |
| Количество коммутируемых входов: | 5 |
| Количество входов: | 7 |
| Макс. ток переключения: | 5 А |
| Ток резистивного переключения: | 5 А |
| Макс. коммутационная способность: | 1150 ВА |
| Входное напряжение: | 21–32 В |
| Подходит для нагрузки C: | нет |
| Количество выходных каналов: | 1 |
| Макс. Количество коммутационных выходов: | 2 |
| Выходная мощность: | 1150 ВА |
| Функция коммутации: | нет |
| Номинальный ток: | 5 А |
| Номинальное рабочее напряжение: | 5 до 250 В |
| Требуется внешнее напряжение запроса: | нет |
| Возможность подключения различных фаз: | да |
| Тип тока: | переменный ток |
| Класс защиты (IP): | IP20 |
| Система радиошины KNX: | нет |
| Возможность дистанционного управления: | нет |
| Ethernet: | нет |
