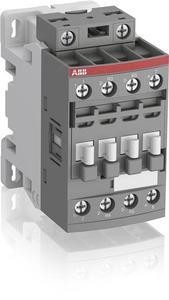

Контакторы AF09 - AF96 от 4 до 45 кВт AC-3 (400 В) представляют собой компактную серию с управлением переменного/постоянного тока и очень широким диапазоном напряжения катушки. Всего 4 катушки охватывают управляющие напряжения от 20...500 В постоянного тока до 24...500 В переменного тока - без дополнительных подавляющих элементов, необходимых. Это означает, что они могут использоваться по всему миру и только с ограниченными вариациями. Они переключают силовые цепи с двигателями, слабоиндуктивными или неиндуктивными нагрузками. Гибко заменяемые клеммы подключения катушки позволяют подключать сверху, снизу или сверху и снизу. Присоединяемые принадлежности - это 1- и 4-полюсные вспомогательные выключатели, которые можно подключить спереди, и 2-полюсные вспомогательные выключатели, которые можно установить справа и слева. Для подключения передней катушки доступен дополнительный блок вспомогательных выключателей с 1НО+1НЗ и катушечными соединениями A1 и A2 до AF65. Все вспомогательные размыкающие контакты спроектированы как зеркальные контакты в соответствии с IEC60947-5-1 Приложение L. Дополнительные принадлежности, такие как элементы синхронизации, вспомогательные средства для электропроводки и элементы блокировки и т. д., дополняют ассортимент.
| Свойство | Значение |
| Количество нормально замкнутых контактов в качестве главных контактов: | 2 |
| Количество нормально разомкнутых контактов в качестве главных контактов: | 2 |
| Номинальная рабочая мощность при AC-3, 400 В: | 4 кВт |
| Номинальный рабочий ток Ie при AC-1, 400 В: | 25 А |
| Номинальный рабочий ток Ie при AC-3, 400 V: | 9 A |
| Тип напряжения для срабатывания: | AC/DC |
| Номинальное напряжение питания управления Us при переменном токе 50 Гц: | 48 до 130 В |
| Номинальное напряжение питания управления Us при переменном токе 60 Гц: | 48 до 130 В |
| Номинальное напряжение питания управления Us при постоянном токе: | 48 до 130 В |
| Тип соединения главной цепи: | винтовое соединение |
| Подходит для последовательного монтажа: | нет |
