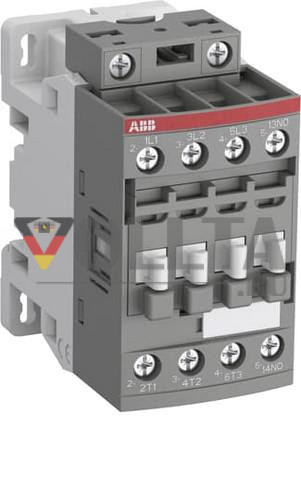

Контакторы AFC09 - AFC38 от 4 до 18,5 кВт AC-3 (400 В) представляют собой компактную серию с управлением переменного тока. Они в основном используются для управления трехфазными двигателями и в целом для управления силовыми цепями до 690 В переменного тока или 220 В постоянного тока. Контакторы также могут использоваться для многих других применений, таких как изоляция, переключение конденсаторов или освещение. Одноуровневые 3-полюсные контакторы серии AFC выполнены в блочной конструкции с обычной катушкой соленоида переменного тока с обмоткой. Контакторы AFC могут быть оснащены стандартными аксессуарами AF. Гибко заменяемые клеммы подключения катушки позволяют выполнять подключение сверху, снизу или сверху и снизу. Подключаемые аксессуары - это 1- и 4-полюсные вспомогательные выключатели, которые можно вставить спереди, и 2-полюсные вспомогательные выключатели, которые можно установить справа и слева. Для подключения передней катушки доступен дополнительный блок вспомогательных выключателей с 1 НО + 1 НЗ и катушечными соединениями A1 и A2. Все вспомогательные размыкающие контакты спроектированы как зеркальные контакты в соответствии с IEC60947-5-1 Приложение L. Дополнительные принадлежности, такие как элементы гашения, вспомогательные средства для электропроводки и элементы блокировки и т. д., дополняют ассортимент.
| Свойство | Значение |
| Нормально разомкнутый главный контакт: | 3 |
| Нормально разомкнутые вспомогательные контакты: | 1 |
| Номинальная рабочая мощность при AC-3, 400 В: | 4 кВт |
| Номинальный рабочий ток Ie при AC-1, 400 В: | 25 А |
| Ie при AC-3, 400 В: | 9 A |
| Тип напряжения для срабатывания: | AC |
| Номинальное напряжение питания управления AC 50 Гц: | 110 В |
| Напряжение AC 60 Гц: | 110 В |
| Тип соединения главной цепи: | Винтовое соединение |
| Подходит для последовательной установки: | нет |
| Номинальная рабочая мощность NEMA: | 1,4914 кВт |
